Zertifizierte Jalousieklappen, Lamellenfenster und Dachlüftungsaufsätze

Entdecken Sie unsere Vielfalt Mit dem NRWG-Filter ganz einfach zum richtigen Produkt

Filter

Lösungen

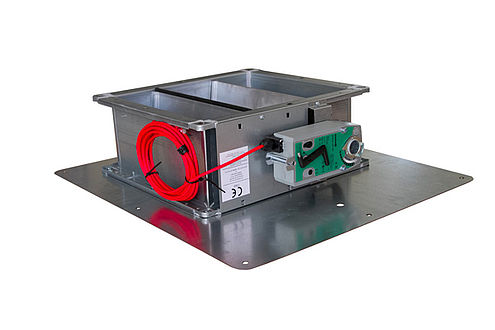

JK-180 – Jalousieklappe mit Federrücklaufmotor
JK-180 – Jalousieklappe mit Federrücklaufmotor

JK-180 – Jalousieklappe mit Federrücklaufmotor
  • Flächenbündiger Einbau
  • Ideale Schnittstelle zur Verbindung mit einer Dachhaube
  • Müheloser Einbau von Klappe und Motor zur Wartung
  • Strömungsgünstige und verwindungssteife Hohlkörperlamellen aus Aluminium
  • Integriertes Montageblech
  • mit Federrücklaufmotor
  • Sondergrößen auf Anfrage erhältlich
Typ JK-180
Hohlkörperlamellen Aluminium
Dichtungen EPDM-Gummiprofil
Material Profiliertes Stahlblech, formstabil
Stärke 1,5 mm
Typ Federrücklaufmotor
Versorgung 24 V AC/DC
Drehmoment 20 Nm
Funktionssicherheit 11.000 Zyklen (NRWG Zertifizierung)
Lebensdauer 60.000 Notstellungen (Herstellerangabe)
Laufzeit Verschluss über Motor ≤150 Sek. / Öffnung über Federrücklauf ≤20 Sek.
Schallleistungspegel Verschluss über Motor ≤40 dB / Öffnung über Federrücklauf ≤62 dB
Artikelname nach Lüftungsöffnung (mm) BxH 360x360 470x360 530x530 700x700 860x860 1030x1030 1200x1200
Netto Lüftungsfläche (m²) 0,10 0,13 0,23 0,41 0,62 0,90 1,22
Empfohlene Rohbauöffnung (mm) B1xH1 590x450 700x450 760x620 930x790 1090x950 1260x1120 1430x1290
Minimale Rohbauöffnung (mm) B1xH1** 530x450 640x450 700x620 870x790 1030x950 1200x1120 1370x1290
Montageblech Abmessungen (mm) B2xH2 740x600 850x600 910x770 1080x940 1240x1100 1410x1270 1580x1440
Artikelnummer 31.612.06 31.612.10 31.612.22 31.612.16 31.612.28 31.612.34 31.612.36

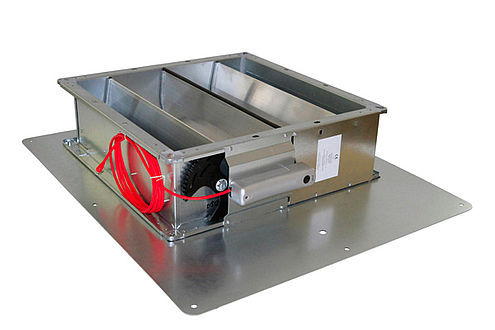

JK-180 DC – Jalousieklappe mit Gleichstrommotor
JK-180 DC – Jalousieklappe mit Gleichstrommotor

JK-180 DC – Jalousieklappe mit Gleichstrommotor
  • Flächenbündiger Einbau
  • Ideale Schnittstelle zur Verbindung mit einer Dachhaube
  • Müheloser Einbau von Klappe und Motor zur Wartung
  • Strömungsgünstige und verwindungssteife Hohlkörperlamellen aus Aluminium
  • Integriertes Montageblech
  • Geräuscharmer Gleichstrommotor
  • Nur in Kombination mit dem BlueKit L-AIO System
  • Sondergrößen auf Anfrage erhältlich
Typ JK-180 DC
Hohlkörperlamellen Aluminium
Dichtungen EPDM-Gummiprofil
Material Profiliertes Stahlblech, formstabil
Stärke 1,5 mm
Typ Gleichstrommotor
Versorgung 24 V DC
Drehmoment 10 Nm
Funktionssicherheit 11.000 Zyklen (NRWG Zertifizierung)
Laufzeit ca. 4 Sek.
Schallleistungspegel ca. 25 dB
Artikelname nach Lüftungsöffnung (mm) BxH 360x360 470x360 530x530 700x700 860x860
Netto Lüftungsfläche (m²) 0,10 0,13 0,23 0,41 0,62
Empfohlene Rohbauöffnung (mm) B1xH1 590x450 700x450 760x620 930x790 1090x950
Minimal Rohbauöffnung (mm) B1xH1** 500x450 610x450 670x620 840x790 1000x950
Montageblech Abmessungen (mm) B2xH2 740x600 850x600 910x770 1080x940 1240x1100
Artikelnummer 31.612.14 31.612.12 31.612.26 Auf Anfrage Auf Anfrage

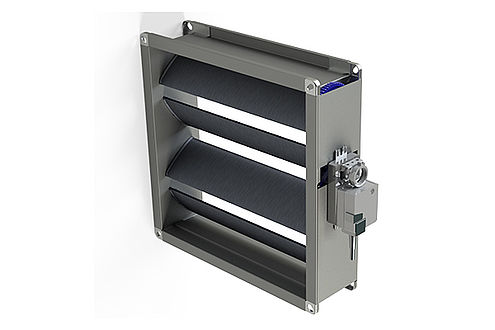

NK-SL – Jalousieklappe mit Federrücklaufmotor
NK-SL – Jalousieklappe mit Federrücklaufmotor

NK-SL – Jalousieklappe mit Federrücklaufmotor
  • Nicht integrierte Lösung – Montage im Aufputz
  • Ideal wenn die bestehende Öffnung nicht größer als die erforderliche Lüftungsfläche ist
  • Müheloser Einbau von Klappe und Motor zur Wartung
  • Strömungsgünstige und verwindungssteife Hohlkörperlamellen aus Aluminium
  • Sicherungsfunktion durch Federrücklauf im Motor bei Stromausfall
Typ NK-SL
Hohlkörperlamellen Aluminium
Dichtungen Spezialgummi
Material Profiliertes Stahlblech, formstabil
Stärke 1,0 mm
Typ Federrücklaufmotor
Versorgung 24 V AC/DC
Drehmoment Bis Größe 700 x 700: 4 Nm, darüber 10 Nm
Schallleistungspegel Verschluss über Motor ≤50 dB / Öffnung über Federrücklauf ≤62 dB
Lüftungsöffnung der Jalousieklappe (mm) H/B 200 300 400 500 600 700 800 900 1000
100 0,016 0,025 0,033 0,041 0,049 0,057 0,066 0,074 0,082
200 0,033 0,049 0,066 0,082 0,10 0,11 0,13 0,15 0,16
300 0,049 0,074 0,10 0,12 0,15 0,17 0,20 0,22 0,25
400 0,066 0,10 0,13 0,16 0,20 0,23 0,26 0,30 0,33
500 0,082 0,12 0,16 0,21 0,25 0,29 0,33 0,37 0,41
600 0,10 0,15 0,20 0,25 0,30 0,34 0,39 0,44 0,49
700 0,11 0,17 0,23 0,29 0,34 0,40 0,46 0,52 0,57
800 0,13 0,20 0,26 0,33 0,39 0,46 0,52 0,59 0,66
900 0,15 0,22 0,30 0,37 0,44 0,52 0,59 0,66 0,74
1000 0,16 0,25 0,33 0,41 0,49 0,57 0,66 0,74 0,82

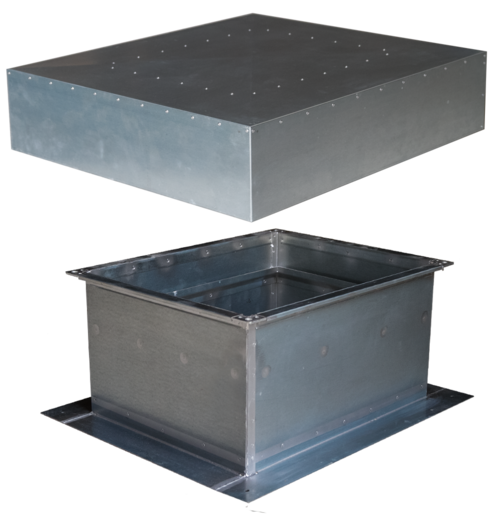

HVC-S - Wetterschutzdachhaube aus verzinktem Stahlblech
HVC-S - Wetterschutzdachhaube aus verzinktem Stahlblech

HVC-S - Wetterschutzdachhaube aus verzinktem Stahlblech
  • Integration in die thermische Isolation
  • 100%iger Wetterschutz
  • Kondensatrinne im Sockel zum Auffangen von Kondensat
  • Vogelschutzgitter im Hut
  • Wetterschutzdachhaube aus verzinktem Stahlblech (Ref. ...-S)
  • Sondergrößen auf Anfrage erhältlich
  • Sockelverlängerung möglich
Typ HVC-S
Material Verzinktes Stahlblech
Wandstärke des Sockels Grundkörper - 1,2 mm
Flansch - 2 mm
Wandstärke des Hutes Innenkörper - 2 mm
Außenblech - 1,2 mm
Fertigung Sockel - punktgeschweißt
Hut - genietet
Artikelname nach Lüftungsöffnung (mm) BxH 360x360 470x360 530x530 700x700 860x860 1030x1030 1200x1200
Netto Lüftungsfläche (m²) 0,10 0,13 0,23 0,41 0,62 0,90 1,22
Empfohlene Rohbauöffnung (mm) B1xH1 590x450 700x450 760x620 930x790 1090x950 1260x1120 1430x1290
Sockelaußenabmessung (mm) B2xH2 740x600 850x600 910x770 1080x940 1240x1100 1410x1270 1580x1440
Lüftungshaube Abmessungen (mm) B3xH3 890x750 1000x750 1060x920 1230x1090 1490x1350 1660x1520 1930x1790
Höhe Lüftungssockel (mm) L1 500 500 500 500 500 500 500
Höhe Lüftungshaube (mm) L2 250 250 250 250 300 350 400
Gesamthöhe Dachhaube (mm) L3 750 750 750 750 800 850 900
Artikelnummer HVC-S 31.615.00 31.615.02 31.615.04 31.615.06 31.615.08 31.615.10 31.615.12

Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.

Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
3D Planungsdateien 470x360
3D Planungsdateien 530x530
3D Planungsdateien 700x700
3D Planungsdateien 860x860
3D Planungsdateien 1030x1030
3D Planungsdateien 1200x1200

HVC-A - Wetterschutzdachhaube aus Aluminium
HVC-A - Wetterschutzdachhaube aus Aluminium

HVC-A - Wetterschutzdachhaube aus Aluminium
  • Integration in die thermische Isolation
  • 100%iger Wetterschutz
  • Kondensatrinne im Sockel zum Auffangen von Kondensat
  • Vogelschutzgitter im Hut
  • Wetterschutzdachhaube aus Aluminium (Ref. ...-A)
  • Sondergrößen auf Anfrage erhältlich
  • Sockelverlängerung möglich
Typ HVC-A
Material Aluminium (Ref. ...-A)
Wandstärke des Sockels Grundkörper - 1,2 mm
Flansch - 2 mm
Wandstärke des Hutes Innenkörper - 2 mm
Außenblech - 1,2 mm
Fertigung Sockel - punktgeschweißt
Hut - genietet
Artikelname nach Lüftungsöffnung (mm) BxH 360x360 470x360 530x530 700x700 860x860 1030x1030 1200x1200
Netto Lüftungsfläche (m²) 0,10 0,13 0,23 0,41 0,62 0,90 1,22
Empfohlene Rohbauöffnung (mm) B1xH1 590x450 700x450 760x620 930x790 1090x950 1260x1120 1430x1290
Sockelaußenabmessung (mm) B2xH2 740x600 850x600 910x770 1080x940 1240x1100 1410x1270 1580x1440
Lüftungshaube Abmessungen (mm) B3xH3 890x750 1000x750 1060x920 1230x1090 1490x1350 1660x1520 1930x1790
Höhe Lüftungssockel (mm) L1 500 500 500 500 500 500 500
Höhe Lüftungshaube (mm) L2 250 250 250 250 300 350 400
Gesamthöhe Dachhaube (mm) L3 750 750 750 750 800 850 900
Artikelnummer HVC-A 31.615.20 Auf Anfrage 31.615.24 31.615.26 Auf Anfrage Auf Anfrage Auf Anfrage

Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.

Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
3D Planungsdateien 470x360
3D Planungsdateien 530x530
3D Planungsdateien 700x700
3D Planungsdateien 860x860
3D Planungsdateien 1030x1030
3D Planungsdateien 1200x1200

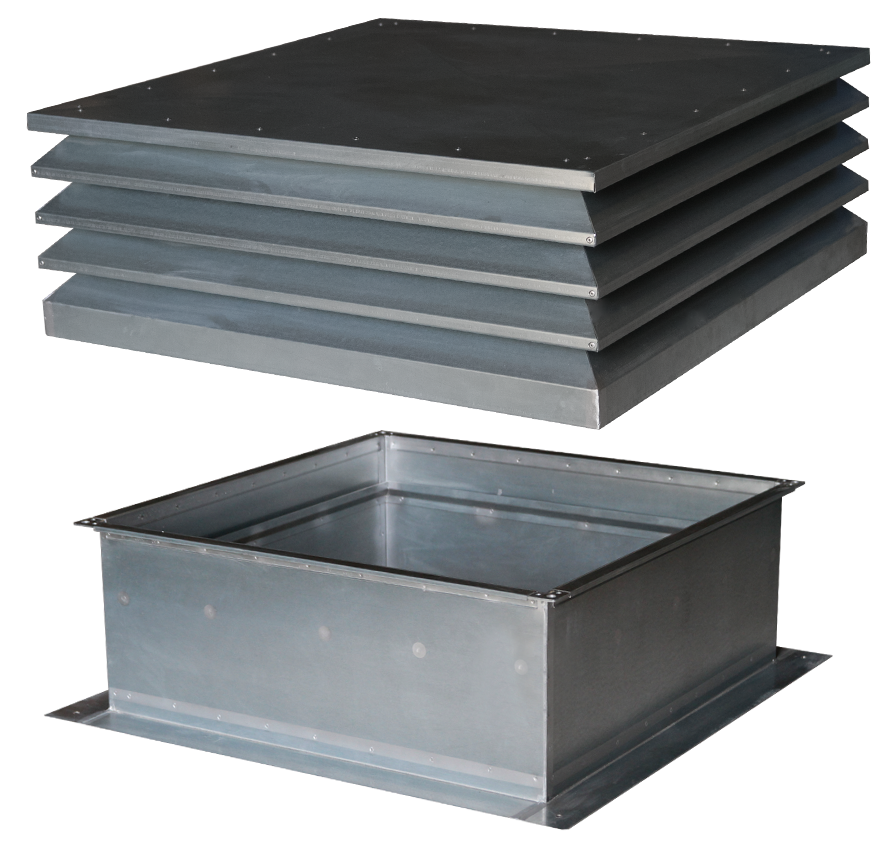

HVL-S - Lamellenhaube aus verzinktem Stahlblech
HVL-S - Lamellenhaube aus verzinktem Stahlblech

HVL-S - Lamellenhaube aus verzinktem Stahlblech
  • Integration in die thermische Isolation
  • 100%iger Wetterschutz
  • Raumsparende Lösung bei Platzbedarf: Abmessungen der Lammellenhaube entsprechen dem Flachdachsockel
  • Kondensatrinne im Sockel zum Auffangen von Kondensat
  • Vogelschutzgitter im Hut
  • Wetterschutzdachhaube aus verzinktem Stahlblech (Ref. ...-S)
  • Sondergrößen auf Anfrage erhältlich
  • Sockelverlängerung möglich
Typ HVL-S
Material Verzinktes Stahlblech (Ref. ...-S)
Wandstärke des Sockels Grundkörper - 1,2 mm
Flansch - 2 mm
Wandstärke des Hutes Innenkörper - 2 mm
Außenblech - 1,2 mm
Fertigung Sockel - punktgeschweißt
Hut - genietet
Artikelname nach Lüftungsöffnung (mm) BxH 360x360 470x360 530x530 700x700 860x860 1030x1030 1200x1200
Netto Lüftungsfläche (m²) 0,10 0,13 0,23 0,41 0,62 0,90 1,22
Empfohlene Rohbauöffnung (mm) B1xH1 590x450 700x450 760x620 930x790 1090x950 1260x1120 1430x1290
Sockelaußenabmessung (mm) B2xH2 740x600 850x600 910x770 1080x940 1240x1100 1410x1270 1580x1440
Lüftungshaube Abmessungen (mm) B3xH3 690x550 800x550 860x720 1030x890 1190x1050 1360x1220 1530x1390
Höhe Lüftungssockel (mm) L1 500 500 500 500 500 500 500
Höhe Lüftungshaube (mm) L2 320 320 320 320 385 450 515
Gesamthöhe Dachhaube (mm) L3 770 770 770 770 835 900 965
Artikelnummer HVL-S 31.617.00 31.617.02 31.617.04 31.617.06 31.617.08 31.617.10 31.617.12

Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.

Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
3D Planungsdateien 470x360
3D Planungsdateien 530x530
3D Planungsdateien 700x700
3D Planungsdateien 860x860
3D Planungsdateien 1030x1030
3D Planungsdateien 1200x1200
2D Planungsdateien

HVL-A - Lamellenhaube aus Aluminium
HVL-A - Lamellenhaube aus Aluminium

HVL-A - Lamellenhaube aus Aluminium
  • Integration in die thermische Isolation
  • 100%iger Wetterschutz
  • Raumsparende Lösung bei Platzbedarf: Abmessungen der Lammellenhaube entsprechen dem Flachdachsockel
  • Kondensatrinne im Sockel zum Auffangen von Kondensat
  • Vogelschutzgitter im Hut
  • Wetterschutzdachhaube aus Aluminium (Ref. ...-A)
  • Sondergrößen auf Anfrage erhältlich
  • Sockelverlängerung möglich
Typ HVL-A
Material Aluminium (Ref. ...-A)
Wandstärke des Sockels Grundkörper - 1,2 mm
Flansch - 2 mm
Wandstärke des Hutes Innenkörper - 2 mm
Außenblech - 1,2 mm
Fertigung Sockel - punktgeschweißt
Hut - genietet
Artikelname nach Lüftungsöffnung (mm) BxH 360x360 470x360 530x530 700x700 860x860 1030x1030 1200x1200
Netto Lüftungsfläche (m²) 0,10 0,13 0,23 0,41 0,62 0,90 1,22
Empfohlene Rohbauöffnung (mm) B1xH1 590x450 700x450 760x620 930x790 1090x950 1260x1120 1430x1290
Sockelaußenabmessung (mm) B2xH2 740x600 850x600 910x770 1080x940 1240x1100 1410x1270 1580x1440
Lüftungshaube Abmessungen (mm) B3xH3 690x550 800x550 860x720 1030x890 1190x1050 1360x1220 1530x1390
Höhe Lüftungssockel (mm) L1 500 500 500 500 500 500 500
Höhe Lüftungshaube (mm) L2 320 320 320 320 385 450 515
Gesamthöhe Dachhaube (mm) L3 770 770 770 770 835 900 965
Artikelnummer HVL-A 31.617.14 Auf Anfrage 31.617.18 31.617.20 Auf Anfrage Auf Anfrage Auf Anfrage

Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.

Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
3D Planungsdateien 470x360
3D Planungsdateien 530x530
3D Planungsdateien 700x700
3D Planungsdateien 860x860
3D Planungsdateien 1030x1030
3D Planungsdateien 1200x1200
2D Planungsdateien

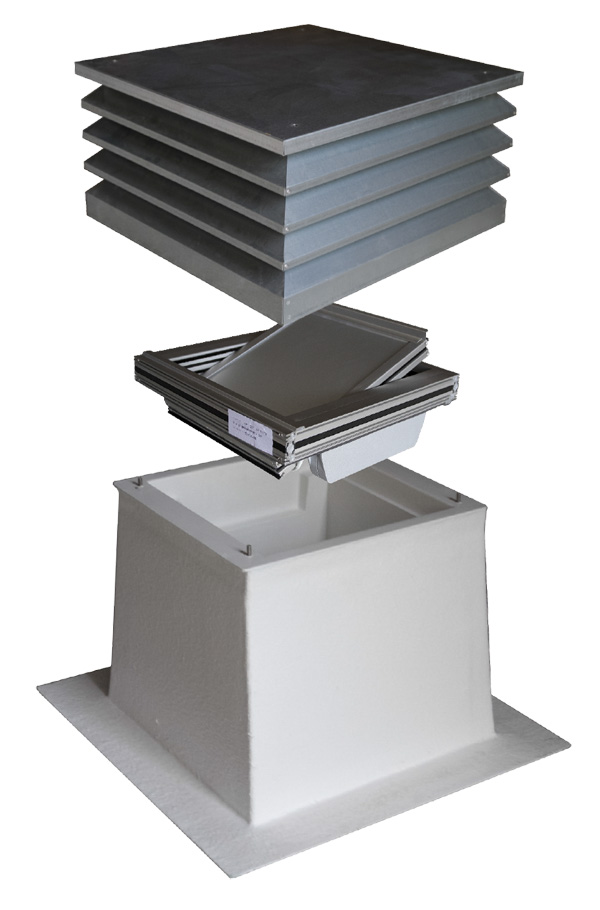

TF (Thermo Flap) - Thermisch hochwertiges NRWG zur horizontalen Montage auf Flachdächern
TF (Thermo Flap) - Thermisch hochwertiges NRWG zur horizontalen Montage auf Flachdächern

TF (Thermo Flap) - Thermisch hochwertiges NRWG zur horizontalen Montage auf Flachdächern
  • Integration in die thermische Isolation
  • 100%iger Wetterschutz
  • Einbaufertige Lösung
  • Windrichtungsunabhängiger Rauchabzug und Lüftung über die 4-seitigen Lüftungsöffnungen
  • Kondensatbildung durch Sockel aus glasfaserverstärktem Kunststoff (GFK) verhindert
  • Insektenschutzgitter im Lamellenhut
  • Ausgezeichneter Wärmedurchgangskoeffizient von 0,41 - 0,55 W/m²k
  • Nur in Kombination mit dem BlueKit L-AIO System
Typ TF
Verschlusselement 1,5 mm Aluminiumblech beidseitig
25 mm Isolierung aus PU-Schaum innen
Sockel 2,5 mm GFK-Schicht beidseitig, Isolierschaum innen - Gesamtstärke 60 mm
Lamellenhut 0,8 mm verzinktes Stahlblech
Typ Gleichstrommotor - Verschlusselement
Versorgung 24 VDC
Drehmoment 10 Nm
Funktionssicherheit 11.000 Zyklen
Laufzeit ca. 4 Sek.
Schallleistungspegel ca. 25 dB
Artikelname BK-TF 450 BK-TF 450 LONG BK-TF 600 BK-TF 800
Netto Lüftungsfläche (m²) 0,10 0,10 0,20 0,39
Sockelbreite (mm) B1xH1 810x810 810x810 960x960 1160x1160
Lüftungshaube Abmessungen (mm) B2xH2 595x630 595x630 745x780 950x985
Maximale Rohbauöffnung (mm) BxH 450x450 470x470 600x600 800x800
Höhe Lüftungssockel (mm) L1 500 750 500 500
Höhe Lüftungshaube Lamellenhut (mm) L2 332 332 332 385
Gesamthöhe (mm) L3 789 1039 789 842
U-Wert (W/m²K) 0,41 0,41 0,46 0,55
Anzahl an Lamellen 1 1 2 3
Gewicht (kg) 39 42 54 69
Artikelnummer TF 31.618.01 31.618.03 31.618.05 31.618.07

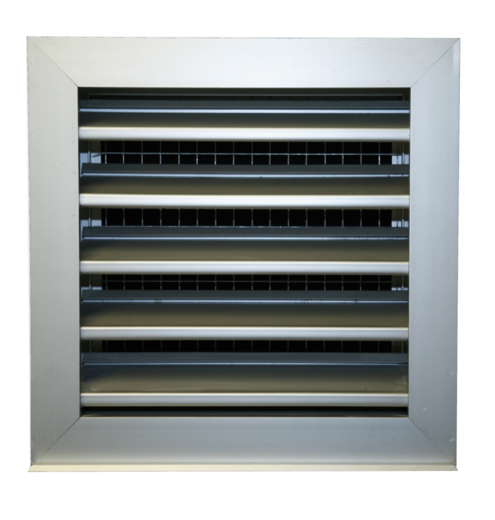

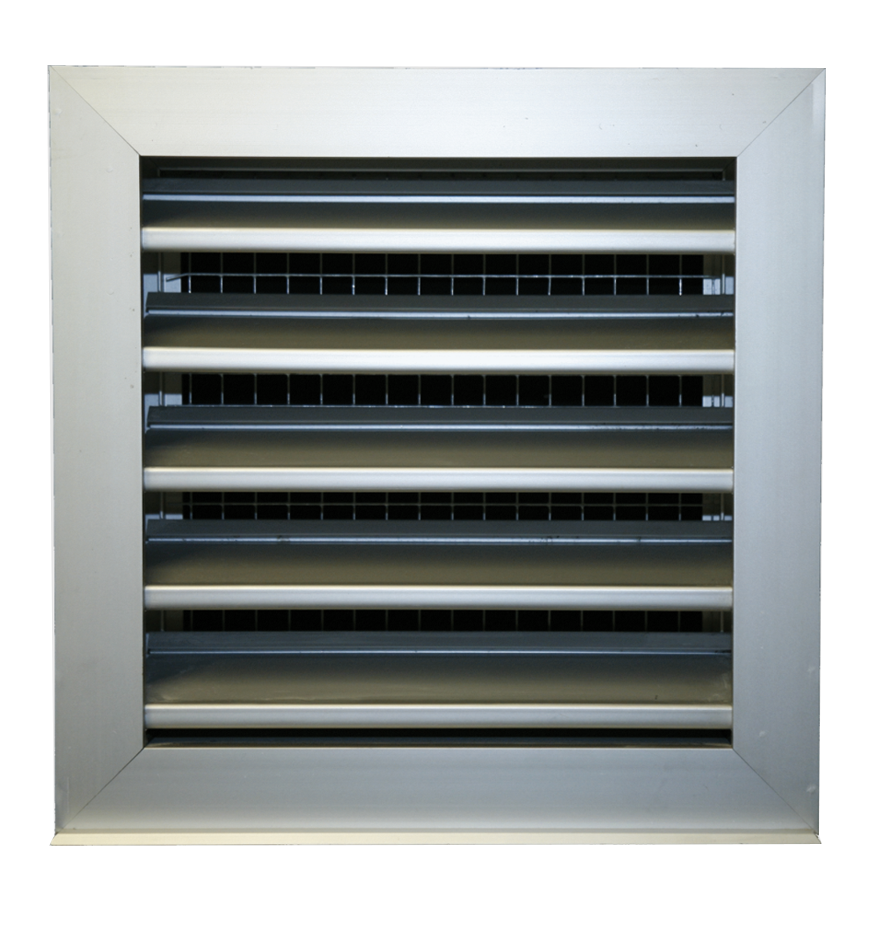

ALAS – Wetterschutzgitter zur vertikalen Montage in Fassaden
ALAS – Wetterschutzgitter zur vertikalen Montage in Fassaden

ALAS – Wetterschutzgitter zur vertikalen Montage in Fassaden
  • Wetterschutz- und Abluftgitter ALAS mit feststehenden, regenabweisenden Lamellen
  • Zusätzlich verbautes Vogelschutzgitter
  • Bequeme Montage vom Schacht oder Maschinenraum aus
  • Laschen zur einfachen Befestigung in der Rohbauöffnung
  • Optional mit Verlängerungswinkeln zur Überbrückung des Dämmmaterials (bei Einsatz einer JK-180)
  • Sondergrößen auf Anfrage erhältlich
Typ ALAS
Vogelschutzgitter Stahl verzinkt
Rahmen Stahlblech verzinkt
Artikelname nach Lüftungsöffnung (mm) BxH 360x360 470x360 530x530 700x700 860x860 1030x1030 1200x1200
Netto Lüftungsfläche (m²) 0,10 0,13 0,23 0,38 0,56 0,77 1,03
Rohbauöffnung (mm) B1xH1 590x450 700x450 760x620 930x790 1090x950 1260x1120 1430x1290
Montageblech (mm) B2xH2 740x600 850x600 910x770 1080x940 1240x1100 1410x1270 1580x1440
Artikelnummer JK-180 ALAS 31.619.00 31.619.02 31.619.04 31.619.06 31.619.08 31.619.10 31.619.12

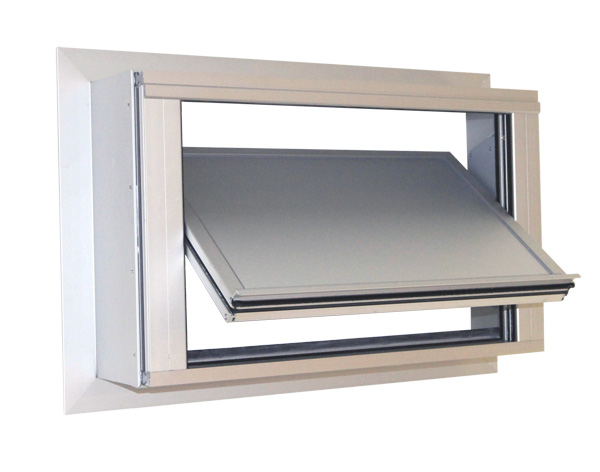

S9-iVt-05 LF-MR – Lamellenfenster inkl. Motor und Montagerahmen zur vertikalen Montage in Fassaden
S9-iVt-05 LF-MR – Lamellenfenster inkl. Motor und Montagerahmen zur vertikalen Montage in Fassaden

S9-iVt-05 LF-MR – Lamellenfenster inkl. Motor und Montagerahmen zur vertikalen Montage in Fassaden
  • Integrierter flächenbündiger Einbau
  • Integration in die thermische Isolation
  • Hohe Energieeffizienz: sehr niedriger Wärmedurchgangskoeffizient (Ug-/ Up-/ Uw-Wert)
  • Lüftung, Dichtigkeit und Wärmeschutz
  • Verbundpaneele oder Dreifach-Isolierverglasung
  • Schallschutz geprüft
  • Architektonische Akzente in der Fassade
  • Montage standardmäßig von innen
  • Sondergrößen auf Anfrage erhältlich
Typ S9-iVt-05 LF-MR
Lamellen Thermisch getrennte Aluminiumprofile
Material Verbundpaneele oder Dreifache-Isolierverglasung
Typ Gleichstrommotor
Versorgung 24 VDC
Drehmoment 0,3 Nm ... 4,5 Nm
Funktionssicherheit 11.000 Zyklen (NRWG Zertifizierung)
Laufzeit ca. 10 Sek.
Schallleistungspegel ca. 32 dB
Artikelname nach Elementabmessungen (mm) BxH 420x420 570x570 775x775
Netto Lüftungsfläche (m²) 0,10 0,20 0,39
Rohbauöffnung (mm) B1xH1 450x450 600x600 805x805
Fensterlänge (mm) L 169,1 111,2 101,1
Panel Up-Wert (W/m²K) 1,0 1,0 1,0
Uw-Wert (W/m²K) 2,5 2,3 2,1
Anzahl an Lamellen 1 2 3
Artikelnummer 31.614.00 31.614.02 31.614.04

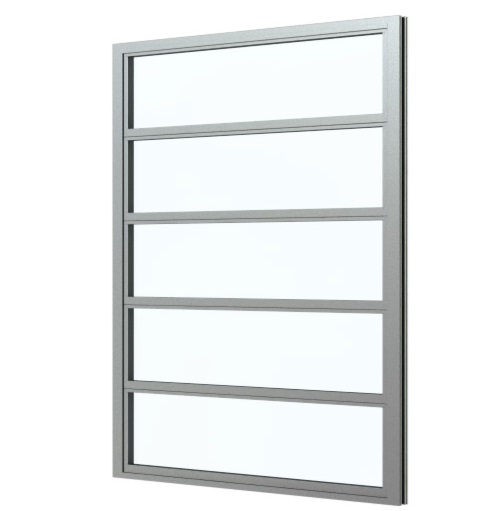

Tairmo-LF-MR – Lamellenfenster inkl. Motor und Montagerahmen zur vertikalen Montage in Fassaden
Tairmo-LF-MR – Lamellenfenster inkl. Motor und Montagerahmen zur vertikalen Montage in Fassaden

Tairmo-LF-MR – Lamellenfenster inkl. Motor und Montagerahmen zur vertikalen Montage in Fassaden
  • Integrierter flächenbündiger Einbau
  • Integration in die thermische Isolation
  • Hohe Energieeffizienz: sehr niedriger Wärmedurchgangskoeffizient (Ug-/ Up-/ Uw-Wert)
  • Lüftung, Dichtigkeit und Wärmeschutz
  • Verbundpaneele oder Dreifach-Isolierverglasung
  • Schallschutz geprüft
  • Architektonische Akzente in der Fassade
  • Montage standardmäßig von innen
  • Sondergrößen auf Anfrage erhältlich
Typ Tairmo-LF-MR
Lamellen Thermisch getrennte Aluminiumprofile
Material Verbundpaneele oder Dreifache-Isolierverglasung
Typ Gleichstrommotor
Versorgung 24 VDC
Drehmoment 0,3 Nm ... 4,5 Nm
Funktionssicherheit 11.000 Zyklen (NRWG Zertifizierung)
Laufzeit ca. 10 Sek.
Schallleistungspegel ca. 32 dB
Artikelname nach Elementabmessungen (mm) BxH 800x350 590x505 740x505 815x815
Netto Lüftungsfläche (m²) 0,11 0,15 0,20 0,40
Rohbauöffnung (mm) B1xH1 830x380 620x535 770x535 845x845
Fensterlänge (mm) L 114,2 191,4 191,4 162,4
Panel Up-Wert (W/m²K) 0,7 0,7 0,7 0,7
Uw-Wert (W/m²K) 1,9 1,8 1,7 1,6
Anzahl an Lamellen 1 1 1 2
Artikelnummer 31.614.40 Auf Anfrage 31.614.42 Auf Anfrage

Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.

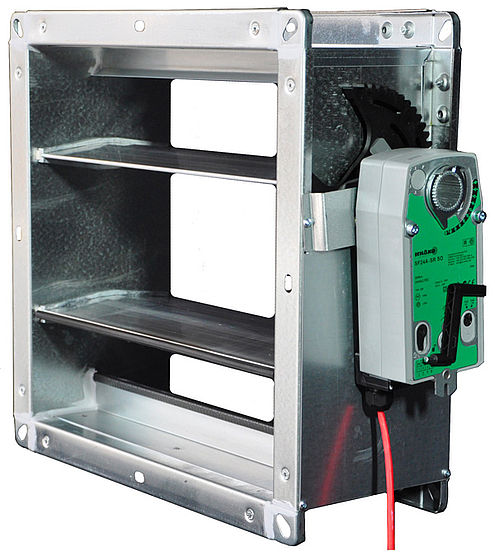

JK-190 – Jalousieklappe im Aufputz
JK-190 – Jalousieklappe im Aufputz

JK-190 – Jalousieklappe im Aufputz
  • Nicht integrierte Lösung – Montage im Aufputz
  • Ideal wenn die bestehende Öffnung nicht größer als die erforderliche Lüftungsfläche ist
  • Tieferes Gehäuse ermöglicht eine größere Lüftungsfläche (Freigängigkeit der Lamellen und erhöhter Luftstrom zwischen den Lamellen)
  • An alle Lüftungsöffnungen anpassbar
  • Müheloser Einbau von Klappe und Motor zur Wartung
  • Strömungsgünstige und verwindungssteife Hohlkörperlamellen aus Aluminium
  • Lösung für die Eckenmontage über zusätzliche Einbauwinkel (als Zubehör erhältlich)
  • Sicherungsfunktion durch Federrücklauf im Motor bei Stromausfall
  • Sondergrößen auf Anfrage erhältlich
Typ JK-190
Hohlkörperlamellen Aluminium
Dichtungen EPDM-Gummiprofil
Material Profiliertes Stahlblech, formstabil
Stärke 1,5 mm
Typ Federrücklaufmotor
Versorgung 24 VAC/DC
Drehmoment 20 Nm
Funktionssicherheit 11.000 Zyklen (NRWG Zertifizierung)
Lebensdauer 60.000 Notstellungen (Herstellerangabe)
Laufzeit Verschluss über Motor ≤150 Sek.
Öffnung über Federrücklauf ≤20 Sek.
Schallleistungspegel Verschluss über Motor ≤40 dB
Öffnung über Federrücklauf ≤62 dB
Lüftungsöffnung der Jalousieklappe (mm) H/B 360 530 700 860 1030 1200
360 0,10 0,15 0,20 0,25 0,30 0,35
530 0,16 0,23 0,30 0,37 0,45 0,52
700 0,21 0,31 0,41 0,50 0,60 0,70
860 0,26 0,38 0,51 0,62 0,75 0,87
1030 0,31 0,46 0,61 0,75 0,90 1,04
1200 0,37 0,54 0,71 0,87 1,05 1,22

Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.

Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
3D Planungsdateien 530x530
3D Planungsdateien 700x700
3D Planungsdateien 860x860
3D Planungsdateien 1030x1030
3D Planungsdateien 1200x1200

JK-190-DC – Jalousieklappe im Aufputz
JK-190-DC – Jalousieklappe im Aufputz

JK-190-DC – Jalousieklappe im Aufputz
  • Nicht integrierte Lösung – Montage im Aufputz
  • Ideal wenn die bestehende Öffnung nicht größer als die erforderliche Lüftungsfläche ist
  • Tieferes Gehäuse ermöglicht eine größere Lüftungsfläche (Freigängigkeit der Lamellen und erhöhten Luftstrom zwischen den Lamellen)
  • An alle Lüftungsöffnungen anpassbar
  • Müheloser Einbau von Klappe und Motor zur Wartung
  • Strömungsgünstige und verwindungssteife Hohlkörper Lamellen aus Aluminium
  • Lösung für die Eckenmontage über zusätzliche Einbauwinkel (als Zubehör erhältlich)
  • Geräuscharmer Gleichstrommotor
  • Nur in Kombination mit dem BlueKit L-AIO System
  • Sondergrößen auf Anfrage erhältlich
Typ JK-190-DC
Hohlkörperlamellen Aluminium
Dichtungen EPDM-Gummiprofil
Material Profiliertes Stahlblech, formstabil
Stärke 1,5 mm
Typ Gleichstrommotor
Versorgung 24 V DC
Drehmoment 10 Nm
Funktionssicherheit 11.000 Zyklen (NRWG Zertifizierung)
Laufzeit ca. 4 Sek.
Schallleistungspegel ca. 25 dB
Lüftungsöffnung der Jalousieklappe (mm) H/B 360 530 700 860
360 0,10 0,15 0,20 0,25
530 0,16 0,23 0,30 0,37
700 0,21 0,31 0,41 0,50
860 0,26 0,38 0,51 0,62

Hier finden Sie die für Ihre Planung notwendigen Unterlagen als Download.

Planungsskizze
Leistungsverzeichnis
3D Planungsdateien 360x360
3D Planungsdateien 530x530
3D Planungsdateien 700x700
3D Planungsdateien 860x860

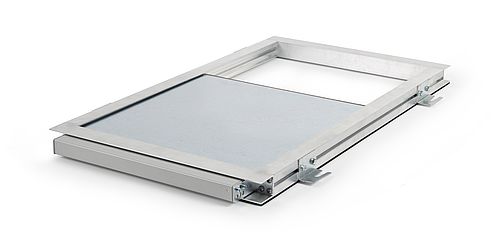

Slide Flap – Schiebeklappe
Slide Flap – Schiebeklappe

Slide Flap – Schiebeklappe
  • Nicht integrierte Lösung – Montage im Aufputz
  • Ideal wenn die Öffnung nicht größer als die erforderliche Lüftungsfläche ist
  • Die geringe Tiefe des Rahmens ermöglicht Montagen bei wenig Platz im Schachtkopf
  • Vormontierter und verkabelter Kettenantrieb zur Öffnung des Schiebepaneels
  • Geräuscharmer Antrieb
  • Montagehaken zur einfachen und flexiblen Montage - auch für Eckenmontagen geeignet
  • Mit dem BlueKit L-AIO System kompatibel
  • Verschlusslösung mit U-Wert von 1,82 W/(m²*K)
Typ Slide Flap
Rahmenmaterial Aluminium
Paneel Stahlblech verzinkt
Dichtung Vernetzter Polyolefin-Schaum
Typ Gleichstrommotor
Versorgung 24 V DC / 0,65 A
Nenn-Druckkraft 250 N
Funktionssicherheit 11.000 Zyklen
Lebensdauer >10.000 Doppelhübe (Herstellerangabe)
Artikelname Slide Flap 410 Slide Flap 760 Slide Flap 1160
Lüftungsöffnung (mm) BxH 410x300 760x350 1160x350
Netto Lüftungsfläche (m²) 0,12 0,26 0,40
Empfohlener Montagebereich inkl. Montagehaken (mm) B1xH1 550x817,5 900x1077,5 1300x1458
Rahmenabmessungen (mm) B2xH2 480x790 830x790 1230x1430
Motorabmessung (mm) B3xH3 409x27,5 409x27,5 504x27,5
Anzahl Montagehaken 4 6 10
Gewicht (kg) 7,11 13,90 27,68
Artikelnummer 31.621.00 31.621.02 31.621.04

Das Fundament für eine effiziente Aufzugsschachtentrauchung ist der Verschluss der Öffnung mit einem geeigneten Lüftungselement, mit dem der unkontrollierte Austritt von Heizenergie verhindert wird. Allerdings ist die Wahl der Lüftungskomponenten an die baulichen Anforderungen des Gebäudes gebunden. Mit dem BlueKit System werden modulare, thermisch isolierte und nach DIN EN 12101-2 zertifizierte Natürliche Rauch- und Wärmeabzugsgeräte (NRWG) angeboten.
